真空燒結爐的主要原理

　　真空燒結爐是利用感應加熱對被加熱物品進行保護性燒結的爐子，可分為高溫真空燒結爐、實驗真空燒結爐、微波真空燒結爐、立式真空燒結爐、小型真空燒結爐等幾種形式。主要應用于陶瓷、碳化硅、硬質合金材料、光電鍍模材料和石墨純化的真空燒結處理。想要知道真空燒結爐的主要原理就必須要對它的構成有所了解，接下來隨著西格馬小編起來看看吧！

　　、真空燒結爐構成

　　真空燒結爐設備構成包括：爐體總成、保溫套、石墨發熱體、集電裝置、真空系統、水冷系統、變壓器、電控系統及充氣等輔助設備組成。
　　1、爐體總成：爐體采用圓形上開蓋結構，爐體材質采用內、外層不銹鋼（304）結構。爐蓋上設有視察；爐體側面設有真空管道、充氣閥、排氣閥、進電法蘭等接口，爐體底部留有安裝等用的法蘭接口。測溫采用鎢錸熱偶作為測溫熱偶，熱偶通過氣缸推進，溫度低于1000C時采用鎢錸測溫，高于1000C氣缸退出，紅外測溫顯示溫度。
　　2、石墨發熱體：保溫套側面由三層石墨碳氈圍成筒形，碳氈外有2層硅酸鋁纖維氈，外面有不銹鋼殼組成。底面由多層石墨碳氈，碳氈上面用石墨板做支撐組成，整體放在爐腔內能完成保溫功能。
　　石墨發熱體放在保溫層內，它是右12根石墨棒通過上下石墨圈組合而成，石墨棒下通過三根石墨電引入三相電。通過低電壓大電流使石墨發熱。
　　3、集電裝置：集電裝置由法蘭板、進電銅管、銅排及附屬零部件組成，其作用主要滿足將變壓器與石墨發熱體連接在.起完成電和水的供給。
　　4、真空系統：真空系統由KT-400擴散泵、2X-70 旋片泵和相應的真空閥門、管道組成。主要滿足爐腔所需的真空度要求。且管路各段設置必要的檢漏接口。
　　5、水冷系統：水冷系統由水排、各分水路、閥門、壓力表等組成。

　　6、電控系統：控制方式:具備自動和手動控制功能。自動控溫儀表，可設定多條升降溫曲線。

　　二、真空燒結爐的主要原理

　　真空燒結爐的主要原理是在抽真空后充氫氣保護狀態下，利用中頻感應加熱的原理，使處于線圈內的鎢坩堝產生高溫，通過熱輻射傳導到工作上，適用于科研、軍工單位對難熔合金如鎢、鉬及其合金的粉末成型燒結。工件放到感應器內，感應器般是輸入中頻或高頻交流電(300-300000Hz或更高)的空心銅管。產生交變磁場在工件中產生出同頻率的感應電流，這種感應電流在工件的分布是不均勻的，在表面強，而在內部很弱，到心部接近于0，利用這個集膚應，可使工件表面迅速加熱，在幾秒鐘內表面溫度上升到800-1000oC，而心部溫度升高很小。這也是開始說的中頻感應加熱的原理。

　　其主要功能是在抽真空后充入氫氣保護氣體，控制爐內壓力和氣氛的燒結狀態。可用光導纖維紅外輻射溫度計和鎧裝熱電偶連續測溫(0～2500℃)，并通過智能控溫儀與設定程序相比較后，選擇執行狀態反饋給中頻電源，自動控制溫度的高低及保溫程序。

　　三、真空燒結爐的主要原理優勢

　　1、加熱溫度高，而且是非接觸式加熱。
　　2、加熱率高—節能。
　　3、加熱速度快—被加熱物的表面氧化少。
　　4、溫度容易控制—產品質量穩定，省心。
　　5、可以局部加熱—產品質量好，節能。
　　6、容易實現自動控制—省力。
　　7、作業環境好—幾乎沒有熱、噪聲和灰塵。
　　8、作業占地少—生產率高。
　　9、能加熱形狀復雜的工件、適用面廣。
　　10、工件容易加熱均勻—產品質量好。

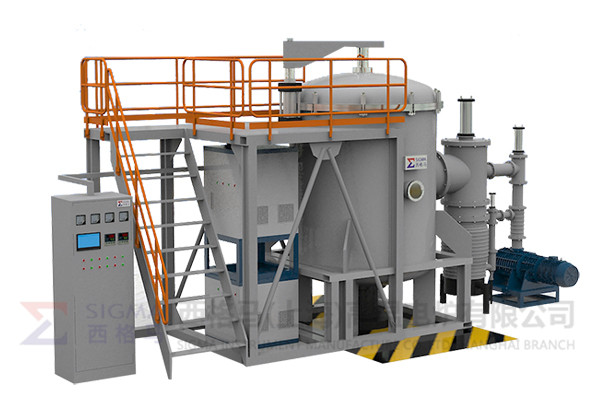

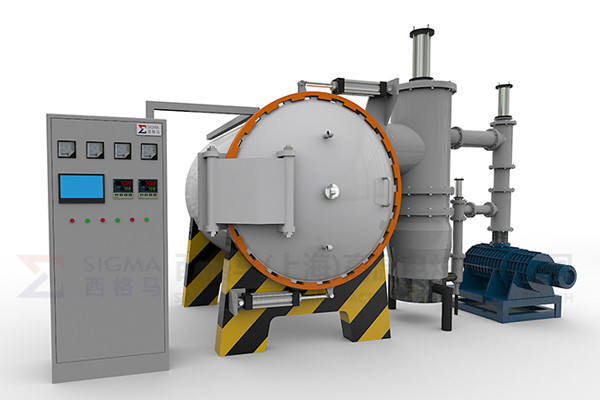

　　以上信息由西格馬業真空燒結爐廠家提供，我廠真空燒結爐分為：立式真空燒結爐和臥式真空燒結爐兩種形態，可根據用戶的需求進行定制話設計生產， 高溫度可達2600度，歡迎有需求的用戶前來定制。
